新闻中心
新闻类别
联系我们
咨询热线18798829006
保温材料硅酸钙的合成方法
来源�http://www.xmzxps.com/news/239.html 发布时间�2022-06-08

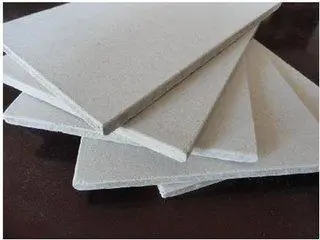

保温材料硅酸钙的合成方法
1.由氧化钙和二氧化硅在高温下煅烧熔融而成�
2.将纯石英与碳酸钙按CaO/SiO2�1�1(摩尔�)混合，放入铂坩埚中于1500℃以上充分熔融后，将铂坩埚在水中急冷。将制得的偏硅酸钙玻璃体放入铂坩埚中，加热至800�1000℃，即开始结晶而生成βCaSiO3�
3.利用α-CaSiO3的冷却进行制备�
在纯固态下α-CaSiO3向�-CaSiO3转移是困难的，即使相当慢的冷却，也很难使转化进行。因此，往α-CaSiO3中加入其重量几分之一左右的偏钒酸钙Ca(VO3)2为助熔剂，在800�900℃时加热数日，用水和稀盐酸萃取除去钒酸盐，即可制得β-CaSiO3�
4.在氢氧化钙与硅胶按摩尔比�1�1的混合物150�200mg中，加入5mL的电导水，用银内衬高压釜，在200℃下处理10日或�180℃下处理14日后，过滤，用丙酮洗涤，风干，就可制得石硅钙�(CaO·SiO2·16H2O)。如果将此化合物加热�800℃以上，即脱水而转化为β-CaSiO3�
看了这篇文章的介绍之后，已经知道了硅酸铝和硅酸钙保温材料哪个比较好，这两者的不同在于一个是膏体，一个是纤维状，导热系数是硅酸铝的好一些，所以，你们实在不知道该选择哪一个的话，可以根据文章里推荐的去选择，不仅如此，在上文中也看到了硅酸钙的合成方法是什么�
相关标签�
上一�:保温材料哪种�
下一�:硅酸铝和硅酸钙保温材料哪个好
